游戏内容分析

SHMUP （Shoot 'em up），又称STG，即清版射击游戏, 是一种游戏类型，通常以玩家控制飞行器或角色为基础，目标是消灭敌人并躲避子弹和障碍物。SHMUP游戏通常具有快节奏的动作、丰富的视觉效果和多样化的武器系统。

本项目来自Introduction to Game Design, Prototyping, and Development 的 Space SHMUP. 含有五种敌人角色和两种武器类型, 玩家需要操纵飞船躲避敌人, 攻击敌人, 当击败敌人时可以获得加成道具.

玩家角色

玩家飞船的意义

当游戏开始时出现在地图中
当玩家飞船被消灭后游戏结束

玩家飞船的能力

在地图上移动
控制武器开火

玩家飞船与其他对象的交互

碰撞到敌人, 导致自生护盾减少, 当自身无护盾时被消灭
碰撞到加成道具, 导致武器系统发生变化

敌人角色

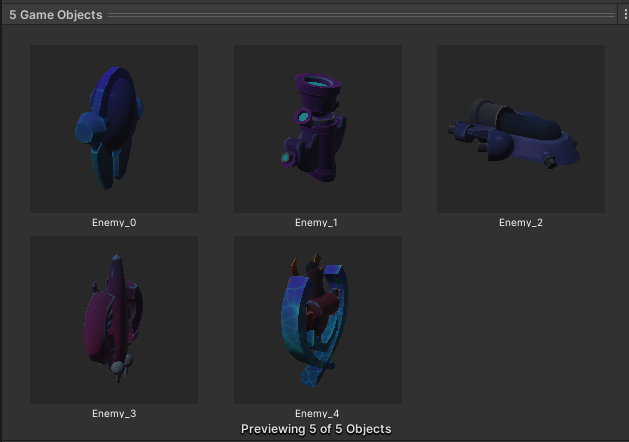

敌人包括五种

敌人飞船的意义

根据游戏时间进行, 敌人飞船会随机在地图中生成, 给玩家飞船的生存带来负面影响

[待扩展]将敌人生成预设为波次进攻模式, 根据关卡难度控制生成情况

敌人飞船的能力

在地图中移动, 不同的飞船有各自不同的移动能力

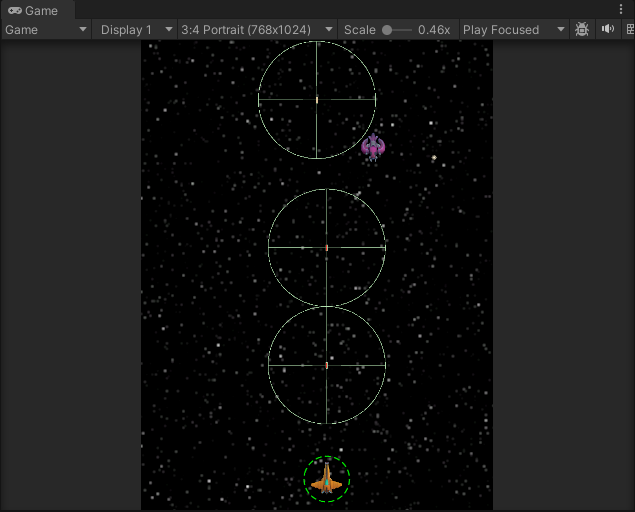

1. Enemy_0从地图上侧随机处生成, 向地图最下端直线移动, 从下侧离开地图
2. Enemy_1从地图上侧随机处生成, 向地图最下端移动的同时左右摇摆, 从下侧离开地图
3. Enemy_2从地图左右侧随机生成, 横向进入地图, 来回穿越一回合后从另一侧离开地图
4. Enemy_3从地图上侧随机处生成, 纵向进入地图, 抵达路径最低处后从上侧离开地图
5. Enemy_4从地图上侧随机处生成, 每隔一段时间, 在地图的四个象限没移动, 不会离开地图
掉落武器系统加成道具
[可扩展]获得武器并控制武器开火

敌人飞船与其他对象的交互

承受玩家武器的攻击(碰撞到子弹), 减少生命值, 当生命值归零时, 自身销毁.
1. Enemy_4持有护盾, 当收到攻击时, 优先消耗护盾的生命值
碰撞到玩家飞船, 导致自身销毁.

武器系统

玩家护盾虽与暂时玩家飞船绑定, 但可改造为武器系统的一部分

武器系统的意义

为玩家飞船提供清理敌人飞船的能力, 使得玩家飞船在游戏中生存下来
含有5个武器挂载点位, 为玩家提供了武器的选择和升级空间, 使游戏更加有趣

武器系统的能力

当玩家控制开火时, 武器可以以不同形式发射弹药, 而弹药可以攻击并消灭敌人
1. Blaster 每次开火向正前方发射一枚子弹, 子弹会向前移动直到地图边缘, 发射间隔较短
2. Spread 每次开火向前方扇形排布发射多枚子弹, , 子弹会向前移动直到地图边缘, 发射间隔较长
3. [待扩展]Missile 每次开火发射一枚导弹, 导弹可以自动跟踪敌人

武器系统与其他对象的交互

武器本身不与敌人交互, 而是通过弹药来与敌人交互, 武器的职责是是生成弹药, 当弹药接触到敌人时, 给敌人造成伤害
武器系统会根据玩家接触到的加成道具进行改变
1. 玩家最多持有五个武器
2. 当玩家获得的加成和已持有的武器类型一致时, 武器系统得到强化
3. 当玩家获得的加成和已持有武器类型不一致时, 将玩家的武器替换为所加成的武器, 此时武器系统可能强化或弱化

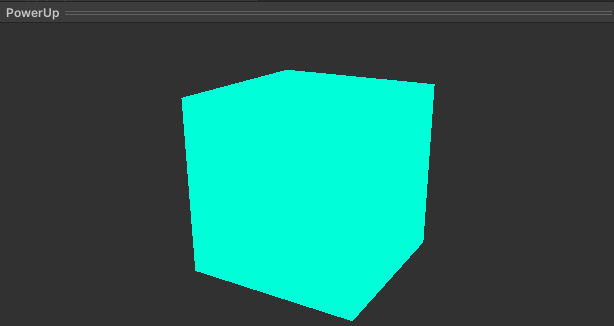

加成道具

加成道具的意义

加成道具可以为玩家提供武器系统的加成选项
加成道具可以让玩家提供一个选择, 是否需要穿越危险的交战区, 去获得加成道具, 使得游戏局面变得复杂有趣

加成道具的能力

不同的加成道具可以给玩家提供不同的升级
1. Shield 增强玩家的护盾
2. Spread 给玩家添加Spread 武器
3. Blaster 给玩家添加Blaster 武器
4. [可扩展] 同步武器系统的武器类型, 提供加成
5. [可扩展] 对游戏局势产生重大效果, 如对所有敌人造成伤害

加成道具与其他对象的交互

与玩家飞船碰撞, 导致自身被消耗, 对玩家飞船造成相应影响

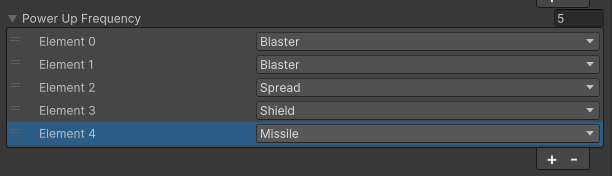

当敌人被消灭时, 根据概率设定, 生成不同的加成道具
[可扩展]与敌人飞船碰撞, 导致自身被销毁
[可扩展]与敌人飞船碰撞, 对敌人飞船产生影响

系统分析与实现

BoundsCheck

一个通用组件, 用于判断游戏对象是否在屏幕中, 获取相对屏幕的位置.

可以用来管理游戏对象, 包括玩家.

使用了复合枚举来保存位置信息.

为每一个游戏对象添加BoundsCheck 组件, 通过调用boundsCheck.isOnScreen()或boundsCheck.LocIs来获取信息.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
public class BoundsCheck : MonoBehaviour {
    [System.Flags]
    public enum eScreenLocs {
        onScreen = 0,
        offRight = 1,
        offLeft = 2,
        offTop = 4,
        offBottom = 8,
    }
    public enum eType { center, inset, outset }
    [Header("Inscribed")]
    public eType boundsType = eType.center;
    public float radius = 1f;
    public bool keepOnScreen = true;

    [Header("Dynamic")]
    public eScreenLocs screenLocs = eScreenLocs.onScreen;
    public float camWidth;
    public float camHeight;

    void LateUpdate() {
        //更新screenLocs
    }
    public bool isOnScreen {
        get { return screenLocs == eScreenLocs.onScreen; }
    }
    public bool LocIs(eScreenLocs checkLoc) {
        if (checkLoc == eScreenLocs.onScreen) {
            return isOnScreen;
        }
        return (screenLocs & checkLoc) == checkLoc;
    }
}

Enemy

Enemy生成

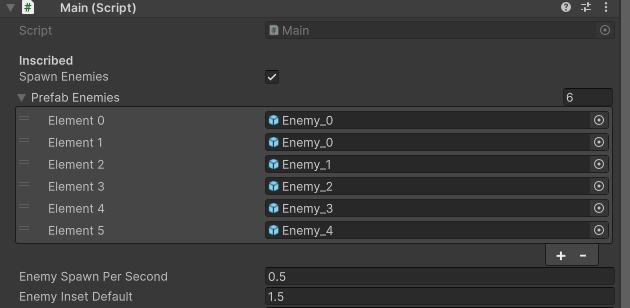

Enemy的生成为全局管理, 由游戏唯一Main对象管理, Main为单例, 且保存所有Enemy的预制件.

当Main对象被创建后, 每隔一段时间调用SpawnEnemy()方法, 由SpawnEnemy()生成一个Enemy, 在SpawnEnemy中选取要生成的具体Enemy可以要生成的具体坐标, 然后通过Invoke延时递归调用自身.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.SceneManagement;
using Random = UnityEngine.Random;

public class Main : MonoBehaviour
{
    static private Main S;
    public GameObject[] prefabEnemies;
    public float enemySpawnPerSecond = 0.5f;

    void Awake()
    {
        S = this;
        Invoke(nameof(SpawnEnemy), 1f / enemySpawnPerSecond);
    }

    public void SpawnEnemy()
    {
        // 随机选取一个要生成的Enemy
        int ndx = Random.Range(0, prefabEnemies.Length);
        GameObject newEnemy = Instantiate<GameObject>(prefabEnemies[ndx]);
        // 获取Enemy要生成的坐标
        Vector3 pos = Vector3.zero;
        newEnemy.transform.position = pos;
        // 根据配置生成下一个Enemy
        Invoke(nameof(SpawnEnemy), 1f / enemySpawnPerSecond);
    }
}

Enemy基类和扩展类

Enemy预制件附带有对应的Enemy脚本, 控制对应Enemy的行为.

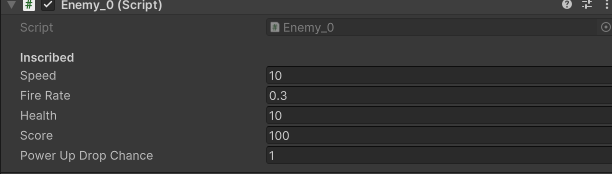

每一种Enemy的通用属性, 如移动速度, 血量, 可以定义在基类中

每一种Enemy的移动方式不同, 可以再基类中实现基本移动功能, 在具体类中实现扩展功能.

Enemy基类, 实现基本向下移动

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
[RequireComponent(typeof(BoundsCheck))]
public class Enemy : MonoBehaviour {
    [Header("Inscribed")]
    public float speed = 10f;
    public float fireRate = 0.3f;
    public float health = 10;
    public int score = 100;
    public Vector3 pos {
        get {
            return transform.position;
        }
        set {
            transform.position = value;
        }
    }
    void Update() {
        Move();
    }

    public virtual void Move() {
        Vector3 tempPos = pos;
        tempPos.y -= speed * Time.deltaTime;
        pos = tempPos;
    }
}

例如: Enemy_1子类, 重写Move方法, 实现带有摆动的移动.

通过Sin函数和存货时间计算摆动横向偏移量, 而基础的向下移动功能, 又由Enemy基类完成.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Enemy_1 : Enemy {
    [Header("Enemy_1 Inscribed Fields")]
    [Tooltip("# of seconds for a full sine wave")]
    public float waveFrequency = 2;
    [Tooltip("Sine wave width in meters")]
    public float waveWidth = 6;
    private float x0;
    private float birthTime;

    void Start() {
        x0 = pos.x;
        birthTime = Time.time;
    }

    public override void Move() {
        Vector3 tempPos = pos;
        float age = Time.time - birthTime;
        float theta = Mathf.PI * 2 * age / waveFrequency;
        float sin = Mathf.Sin(theta);
        tempPos.x = x0 + sin * waveWidth;
        pos = tempPos;

        base.Move();
    }
}

Enemy受击处理

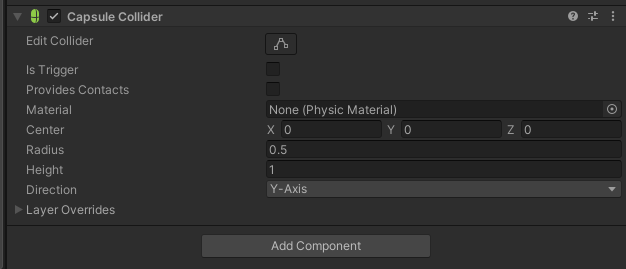

Enemy可以和弹药类ProjectileHero进行碰撞, 通过Layer设置是否可以碰撞, 然后在OnCollisionEnter中处理具体碰撞逻辑.

弹药由武器生成, 弹药有伤害数值, 下文另谈.

弹药游戏对象持有ProjectileHero组件, 可用来判断Enemy碰撞到的是否是弹药.

当Enemy碰撞到弹药后, 销毁弹药. 同时扣除自身血量, 血量耗尽后销毁Enemy.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
[RequireComponent(typeof(BoundsCheck))]
public class Enemy : MonoBehaviour {

    public float health = 10;

    void OnCollisionEnter(Collision coll) {
        GameObject otherGO = coll.gameObject;
        ProjectileHero projectileHero = otherGO.GetComponent<ProjectileHero>();
        if (projectileHero != null) {
            if (bndCheck.isOnScreen) {
                health -= Main.GET_WEAPON_DEFINITION(projectileHero.type).damageOnHit;
                if (health < 0) {
                    if (!calledShipDestroyed) {
                        calledShipDestroyed = true;
                        Main.SHIP_DESTROYED(this);
                    }
                    Destroy(gameObject);
                }
            }
            Destroy(otherGO);
        } else {
            Debug.Log("Enemy hit by non-ProjectileHero: " + otherGO.name);
        }
    }
}

Hero

Hero生成

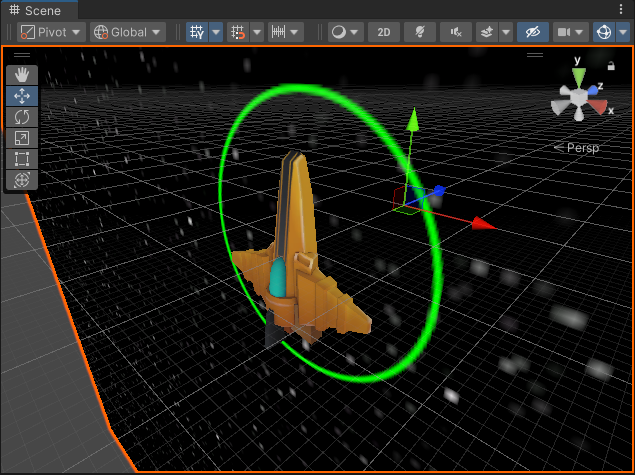

玩家飞船也为全局唯一对象, 使用单例模式, 使用Hero脚本控制行为.

因为不会重复生成, 所以游戏开始时直接布置在场景Scene中.

玩家移动控制

有参数最大速度. 根据帧间时间计算移动后所处位置, 直接改变.

每帧读取移动虚拟轴输入, 实现平滑移动.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Hero : MonoBehaviour {
    static public Hero S { get; private set; }

    [Header("Inscribed")]
    public float maxSpeed = 30;

    void Awake() {
        if (S == null) {
            S = this;
        } else {
            Debug.LogError("Hero.Awake() - Attempted to assign second Hero.S!");
        }
    }

    void Update() {
        float hAxis = Input.GetAxis("Horizontal");
        float vAxis = Input.GetAxis("Vertical");

        Vector3 pos = transform.position;
        pos.x += hAxis * maxSpeed * Time.deltaTime;
        pos.y += vAxis * maxSpeed * Time.deltaTime;
        transform.position = pos;

    }
}

玩家开火控制

每帧读取开火虚拟轴输入, 触发开火事件. 具体开火实现见武器系统.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Hero : MonoBehaviour {
    public delegate void WeaponFireDelegate();
    public event WeaponFireDelegate fireEvent;

    void Update() {
      if (Input.GetAxis("Jump") == 1 && fireEvent != null) {
            fireEven();
        }
    }

}

Weapon

Weapon配置管理和切换

在本系统中, 武器被实现为一个可以通过类型枚举来配置武器行为的对象. 武器对象是一直存在的, 会根据类型的切换改变表现的形态.

武器的具体参数又保存在具体的武器定义类中. 不仅仅是数值参数, 还有模型预制体参数和子弹预制体参数.

// 武器类型的枚举
public enum eWeaponType {
    none,       // 无
    blaster,    // 爆能枪
    spread,     // 散射枪
}

// 武器定义类，描述每种武器的属性
[System.Serializable]
public class WeaponDefinition {
    public eWeaponType type = eWeaponType.none;  // 武器类型，默认无
    [Tooltip("附加到玩家飞船上的武器模型预制件")]  // 提示：武器模型的预制件
    public GameObject weaponModelPrefab;
    [Tooltip("发射的投射物预制件")]  // 提示：发射的投射物的预制件
    public GameObject projectilePrefab;
    [Tooltip("每次射击之间的延迟秒数")]  // 提示：射击间隔时间
    public float delayBetweenShots = 0;
    [Tooltip("单个投射物的速度")]  // 提示：投射物速度
    public float velocity = 50;
}

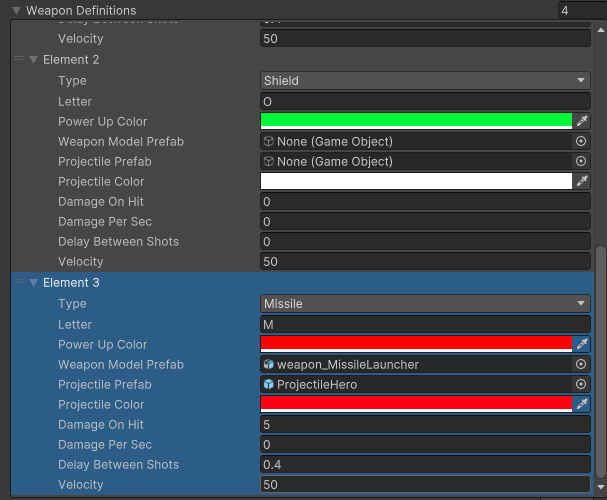

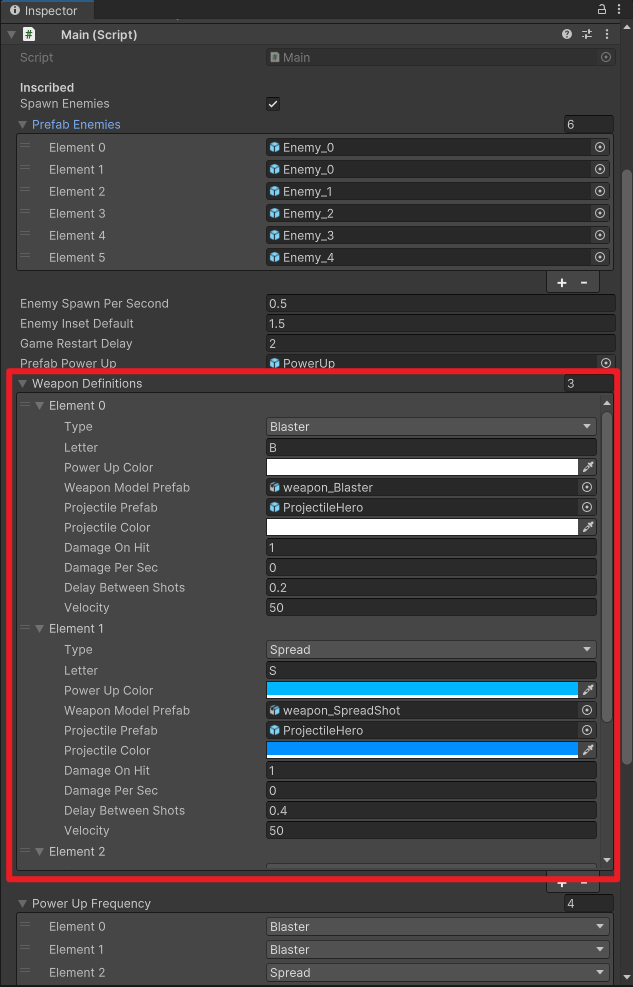

所有的武器定义类被保存在Main对象中, 便于统一修改.

使用一个列表weaponDefinitions来保存所有的武器定义类, 在Unity中进行修改.

然后在Main脚本激活时将weaponDefinitions中的参数保存到字典Dictionary<eWeaponType, WeaponDefinition> WEAP_DICT中, 这样就可以通过GET_WEAPON_DEFINITION()方法, 在具体武器类想要获得具体武器参数是获得在Unity中写好的配置.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.SceneManagement;
using Random = UnityEngine.Random;

[RequireComponent(typeof(BoundsCheck))]
public class Main : MonoBehaviour {
    static private Main S;
    static private Dictionary<eWeaponType, WeaponDefinition> WEAP_DICT;
    public WeaponDefinition[] weaponDefinitions;

    void Awake() {
        //单例模式
        S = this;
        bndCheck = GetComponent<BoundsCheck>();
        Invoke(nameof(SpawnEnemy), 1f / enemySpawnPerSecond);
        WEAP_DICT = new Dictionary<eWeaponType, WeaponDefinition>();
        foreach (WeaponDefinition def in weaponDefinitions) { WEAP_DICT[def.type] = def; }
    }

    }
    static public WeaponDefinition GET_WEAPON_DEFINITION(eWeaponType wt) {
        if (WEAP_DICT.ContainsKey(wt)) return WEAP_DICT[wt];
        return new WeaponDefinition();
    }
}

通过在具体武器类中保存武器类型定义类eWeaponType _type, 每次修改类型时, 武器对象通过Main.GET_WEAPON_DEFINITION(_type); 方法更新武器的定义, 从而加载不同的模型, 以及获取一些武器参数.

// 武器类
public class Weapon : MonoBehaviour {
    private eWeaponType _type = eWeaponType.none;  // 当前武器类型，默认无
    public WeaponDefinition def;   // 武器定义
    private GameObject weaponModel; // 武器模型

    void Start() {
        SetType(_type);  // 设置武器类型

    }

    // 武器类型的属性
    public eWeaponType type {
        get { return _type; }
        set { SetType(value); }
    }

    // 设置武器类型
    public void SetType(eWeaponType type) {
        _type = type;

        def = Main.GET_WEAPON_DEFINITION(_type);  // 获取武器的定义

        // 如果已有武器模型，销毁它
        if (weaponModel != null) Destroy(weaponModel);
        // 实例化新的武器模型
        weaponModel = Instantiate<GameObject>(def.weaponModelPrefab, transform);
        weaponModel.transform.localPosition = Vector3.zero;
        weaponModel.transform.localScale = Vector3.one;

    }
}

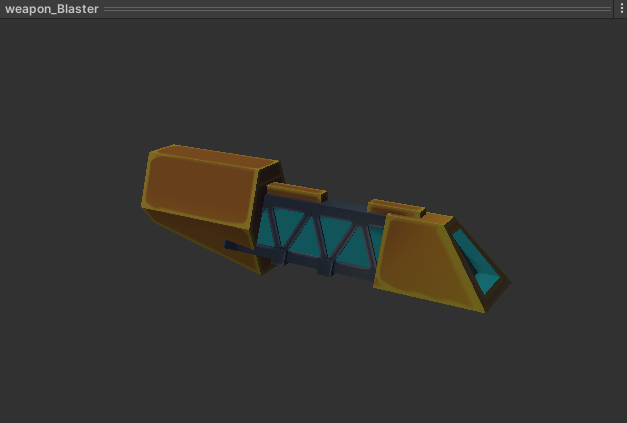

图示

Weapon对象载入

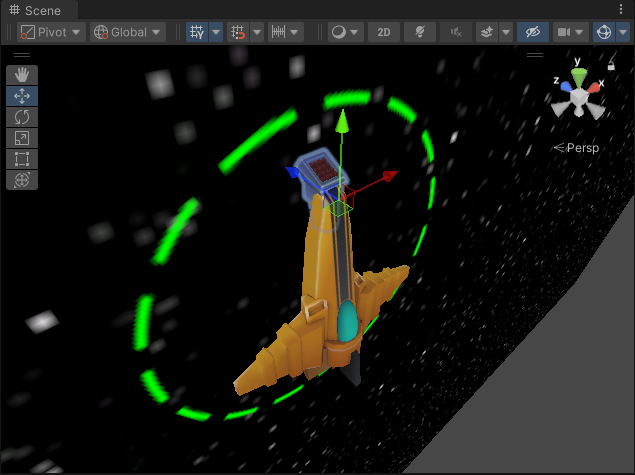

武器的实际挂载对象是玩家飞船, 通过Hero脚本进行管理.

在游戏场景的Hero游戏对象上, 有五个子游戏对象hardpoint, 每个绑定在玩家飞船的不同位置上, 然后在游戏对象hardpoint上有子游戏对象Weapon预制件实例, Weapon脚本作为Weapon预制件的组件, Hero脚本作为Hero游戏对象的组件. 在Hero脚本中有Weapon列表, 绑定这些Weapon预制件实例来进行管理.

通过调用Weapon.SetType(eWeaponType), 就可以设置具体的Weapon预制件实例的类型.

ClearWeapons()方法可以将所有的Weapon预制件实例类型改为eWeaponType.none.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Hero : MonoBehaviour {
    static public Hero S { get; private set; }
    public Weapon[] weapons;

    void Awake() {
        if (S == null) {
            S = this;
        } else {
            Debug.LogError("Hero.Awake() - Attempted to assign second Hero.S!");
        }
        ClearWeapons();
        weapons[0].SetType(eWeaponType.blaster);
    }
    public void ClearWeapons() {
        foreach (Weapon w in weapons) {
            w.SetType(eWeaponType.none);
        }
    }

}

Weapon开火

对于每一个Weapon游戏对象实例, 由Weapon预制体的子对象ShotPoint提供射击点, 也就是弹药生成的位置.

Weapon 脚本通过WeaponDefinition def上保存的武器定义, 来获取弹药的参数, 包括弹药预制体和弹药速度等.

Fire()方法作为Weapon的开火方法, 当被触发时, 根据保存的武器类型, 进行相对应的弹药生成方法. 例如blaster就生成一个弹药, spread就生成三个弹药. 弹药

// 武器类
public class Weapon : MonoBehaviour {
    public WeaponDefinition def;   // 武器定义
    public float nextShotTime;     // 下一次射击的时间
    private Transform shotPointTrans; // 射击点的Transform

  void Start() {
        shotPointTrans = transform.GetChild(0);  // 获取子物体的Transform作为射击点
    }

    // 触发射击
    private void Fire() {
        if (Time.time < nextShotTime) return;  // 如果还没到下一次射击时间，返回

        ProjectileHero projectileHero;  // 投射物
        Vector3 vel = Vector3.up * def.velocity;  // 投射物速度

        // 根据武器类型发射不同的投射物
        switch (type) {
            case eWeaponType.blaster:  // 爆能枪
                projectileHero = MakeProjectile();  // 创建投射物
                projectileHero.vel = vel;  // 设置投射物速度
                break;
            case eWeaponType.spread:  // 散射武器
                projectileHero = MakeProjectile();
                projectileHero.vel = vel;

                // 创建左侧散射投射物
                projectileHero = MakeProjectile();
                projectileHero.transform.rotation = Quaternion.AngleAxis(10, Vector3.back);
                projectileHero.vel = projectileHero.transform.rotation * vel;

                // 创建右侧散射投射物
                projectileHero = MakeProjectile();
                projectileHero.transform.rotation = Quaternion.AngleAxis(-10, Vector3.back);
                projectileHero.vel = projectileHero.transform.rotation * vel;

                break;
        }
    }

    // 创建投射物实例
    private ProjectileHero MakeProjectile() {
        GameObject gameObject = Instantiate<GameObject>(def.projectilePrefab, PROJECTILE_ANCHOR);  // 实例化投射物
        ProjectileHero projectileHero = gameObject.GetComponent<ProjectileHero>();  // 获取投射物组件

        Vector3 pos = shotPointTrans.position;  // 获取射击点的位置
        pos.z = 0;  // 设置Z轴为0
        projectileHero.transform.position = pos;  // 设置投射物位置

        projectileHero.type = type;  // 设置投射物类型
        nextShotTime = Time.time + def.delayBetweenShots;  // 设置下一次射击的时间
        return projectileHero;  // 返回投射物实例
    }
}

弹药ProjectileHero 实例由Weapon生成,

由Weapon控制其速度, 由刚体组件控制其运动,

由BoundsCheck组件提供是否飞出屏幕, 判断销毁,

由Enemy判断碰撞逻辑销毁.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
[RequireComponent(typeof(BoundsCheck))]
public class ProjectileHero : MonoBehaviour {
    private BoundsCheck boundsCheck;
    private Renderer rend;
    [Header("Dynamic")]
    public Rigidbody rigid;
    private eWeaponType _type;
    public eWeaponType type {
        get { return _type; }
        set { SetType(value); }
    }

    public void SetType(eWeaponType eType) {
        _type = eType;
        WeaponDefinition def = Main.GET_WEAPON_DEFINITION(_type);
        rend.material.color = def.projectileColor;
    }
    public Vector3 vel {
        get { return rigid.velocity; }
        set { rigid.velocity = value; }
    }

    void Awake() {
        boundsCheck = GetComponent<BoundsCheck>();
        rend = GetComponent<Renderer>();
        rigid = GetComponent<Rigidbody>();
    }

    void Update() {
        if (boundsCheck.LocIs(BoundsCheck.eScreenLocs.offTop)) {
            Destroy(gameObject);
        }
    }
}

Hero开火事件

Weapon的开火事件由Hero控制触发.

在Hero上保存有委托fireEvent, 每帧检测是否有开火控制型号, 然后触发fireEvent.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Hero : MonoBehaviour {
    static public Hero S { get; private set; }

    public delegate void WeaponFireDelegate();
    public event WeaponFireDelegate fireEvent;

    void Update() {
        if (Input.GetAxis("Jump") == 1 && fireEvent != null) {
            fireEvent();
        }
    }

}

在Weapon上注册事件, 将Weapon的Fire方法绑定到Hero的fireEvent上.

这样当Hero触发开火时, 所有的Weapon都会开火.

// 武器类
public class Weapon : MonoBehaviour {

    void Start() {
      // 如果该武器附加在玩家上，注册射击事件
        Hero hero = GetComponentInParent<Hero>();
        if (hero != null) hero.fireEvent += Fire;
    }

    // 触发射击
    private void Fire() {

    }

}

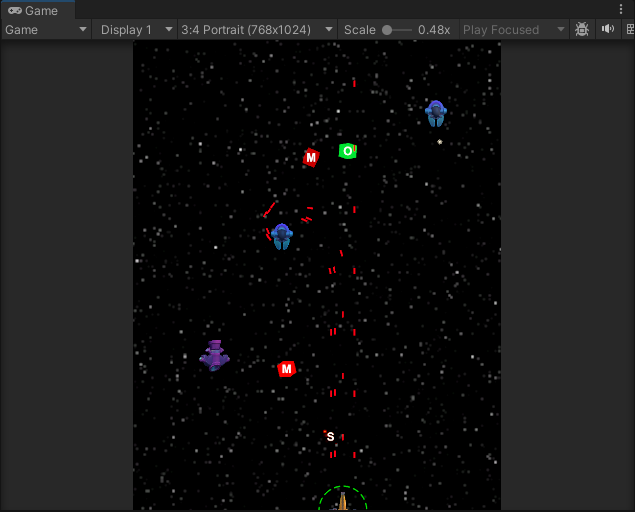

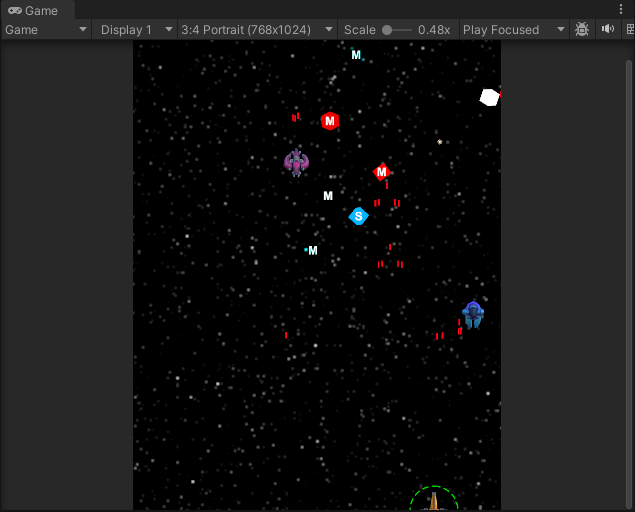

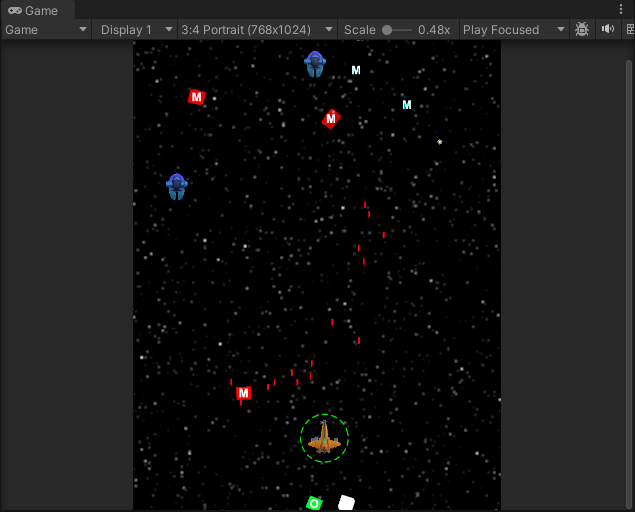

PowerUp

升级道具由Enemy死亡掉落, 可以触发Weapon改变

PowerUp生成

PowerUp有其类型, 对应武器类型.

public class PowerUp : MonoBehaviour {

    [Header("Dynamic")]
    public eWeaponType _type;          // PowerUp 的类型
    public float birthTime;     // PowerUp 实例化时的 Time.time

    void Awake() {

        birthTime = Time.time; // 记录实例化时的时间
    }

    // PowerUp 类型的属性
    public eWeaponType type { get { return _type; } set { SetType(value); } } // h

    // 设置 PowerUp 类型
    public void SetType(eWeaponType wt) {
        // 从 Main 中获取武器定义
        WeaponDefinition def = Main.GET_WEAPON_DEFINITION(wt);
        cubeMat.color = def.powerUpColor;  // 设置 PowerCube 的颜色
        letter.text = def.letter;          // 设置显示的字母
        _type = wt;                         // 最终设置类型
    }

}

为了使系统保持简洁, 也就是可以生成实例的类不要太多, 这里吧生成PowerUP的职责放在Main中.

当Enemy被销毁时, 通知Main. 使用Main.SHIP_DESTROYED(this);

public class Enemy : MonoBehaviour {

    void OnCollisionEnter(Collision coll) {
        GameObject otherGO = coll.gameObject;
        ProjectileHero projectileHero = otherGO.GetComponent<ProjectileHero>();
        if (projectileHero != null) {
            if (bndCheck.isOnScreen) {
                health -= Main.GET_WEAPON_DEFINITION(projectileHero.type).damageOnHit;
                if (health < 0) {
                    if (!calledShipDestroyed) {
                        calledShipDestroyed = true;
                        Main.SHIP_DESTROYED(this);
                    }
                    Destroy(gameObject);
                }
            }
            Destroy(otherGO);
        } else {
            Debug.Log("Enemy hit by non-ProjectileHero: " + otherGO.name);
        }
    }
}

Main中保存有PowerUP预制体, 以及一个eWeaponType列表, 用来控制PowerUP生成类型的概率.

当Main.SHIP_DESTROYED被触发时, 生成PowerUP并设定类型.

using Random = UnityEngine.Random;

public class Main : MonoBehaviour {
    static private Main S;

    public GameObject prefabPowerUp;
    public eWeaponType[] powerUpFrequency = new eWeaponType[]{
        eWeaponType.blaster,
        eWeaponType.blaster,
        eWeaponType.spread,
        eWeaponType.shield,
    };

    static public void SHIP_DESTROYED(Enemy e) {
        // 有可能生成一个PowerUp
        if (Random.value <= e.powerUpDropChance) {  // 有一定几率生成 PowerUp
            // 从powerUpFrequency数组中选择一个PowerUp类型
            eWeaponType pUpType = S.powerUpFrequency[Random.Range(0, S.powerUpFrequency.Length)];  // 选择 PowerUp 类型

            // 生成一个PowerUp对象
            GameObject go = Instantiate<GameObject>(S.prefabPowerUp);  // 实例化 PowerUp 对象
            PowerUp pUp = go.GetComponent<PowerUp>();  // 获取 PowerUp 脚本组件
            // 设置生成的PowerUp为选定的武器类型
            pUp.SetType(pUpType);  // 设置 PowerUp 的类型

            // 设置 PowerUp 的位置为被摧毁的飞船的位置
            pUp.transform.position = e.transform.position;
        }
    }

}

PowerUp触发

当PowerUP被Hero碰撞后, 被消化使用. 在Hero中判断powerUp.type, 根据具体类型产生不同效果, 同时销毁powerUp.

若powerUp.type为一种武器, 触发weapon.SetType(powerUp.type), 到Weapon类型被改变.

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Hero : MonoBehaviour {
    static public Hero S { get; private set; }
    private GameObject lastTriggerGo = null;

    void OnTriggerEnter(Collider other) {
        Transform rootT = other.gameObject.transform.root;
        GameObject gameObject = rootT.gameObject;
        if (gameObject == lastTriggerGo) return;
        lastTriggerGo = gameObject;

        Enemy enemy = gameObject.GetComponent<Enemy>();
        PowerUp powerUp = gameObject.GetComponent<PowerUp>();

        if (enemy != null) {
            shieldLevel--;
            Destroy(gameObject);
        } else if (powerUp != null) {
            AbsorbPowerUp(powerUp);
        } else {
            Debug.LogWarning("Shield trigger hit by non-Enemy: " + gameObject.name);
        }

    }

    public void AbsorbPowerUp(PowerUp powerUp) {
        Debug.Log("Absorbed PowerUp: " + powerUp.type);
        switch (powerUp.type) {
            case eWeaponType.shield:
                shieldLevel++;
                break;
            default:
                if (powerUp.type == weapons[0].type) {
                    Weapon weapon = GetEmptyWeaponSlot();
                    if (weapon != null) {
                        weapon.SetType(powerUp.type);
                    }
                } else {
                    ClearWeapons();
                    weapons[0].SetType(powerUp.type);
                }
                break;
        }
        powerUp.AbsorbedBy(gameObject);
    }

}

当PowerUP被触发时, 销毁自己

public class PowerUp : MonoBehaviour {
    public void AbsorbedBy(GameObject target) {
        Destroy(this.gameObject);
    }

}

视觉效果

飞船运动倾角

Hero中的应用

移动时, 根据虚拟轴输入, 计算旋转角度

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Hero : MonoBehaviour {
    static public Hero S { get; private set; }

    [Header("Inscribed")]
    public float maxSpeed = 30;
    public float rollMult = -45;
    public float pitchMult = 30;

    void Update() {
        float hAxis = Input.GetAxis("Horizontal");
        float vAxis = Input.GetAxis("Vertical");

        transform.rotation = Quaternion.Euler(vAxis * pitchMult, hAxis * rollMult, 0);

    }
}

Enemy_1中的应用

移动时, 根据侧向偏移量, 计算旋转角度

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Enemy_1 : Enemy {
    [Header("Enemy_1 Inscribed Fields")]
    [Tooltip("# of seconds for a full sine wave")]
    public float waveFrequency = 2;
    [Tooltip("Sine wave width in meters")]
    public float waveWidth = 6;
    [Tooltip("Amount the ship will roll left and right with the sine wave")]
    public float waveRotY = 45;
    private float x0;
    private float birthTime;

    void Start() {
        x0 = pos.x;
        birthTime = Time.time;
    }

    public override void Move() {
        Vector3 tempPos = pos;
        float age = Time.time - birthTime;
        float theta = Mathf.PI * 2 * age / waveFrequency;
        float sin = Mathf.Sin(theta);
        tempPos.x = x0 + sin * waveWidth;
        pos = tempPos;

        Vector3 rot = new Vector3(0, sin * waveRotY, 0);
        transform.rotation = Quaternion.Euler(rot);

        base.Move();

        // print(bndCheck.isOnScreen);
    }
}

Enemy_2中的应用

移动时, 根据AnimationCurve 曲线, 计算旋转角度

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Enemy_2 : Enemy {
    [Header("Enemy_2 Inscribed Field")]
    public float lifeTime = 10f;

    [Tooltip("波幅控制")]
    public float sinEccentricity = 0.6f;
    public AnimationCurve rotCurve;

    [Header("Enemy_2 Private Fields")]
    [SerializeField] private float birthTime;
    private Quaternion baseRotation;
    [SerializeField] private Vector3 p0, p1;//插值控制点

    void Start() {
        p0 = Vector3.zero;
        p0.x = -bndCheck.camWidth - bndCheck.radius;
        p0.y = Random.Range(-bndCheck.camHeight, bndCheck.camHeight);

        p1 = Vector3.zero;
        p1.x = bndCheck.camWidth + bndCheck.radius;
        p1.y = Random.Range(-bndCheck.camHeight, bndCheck.camHeight);

        if (Random.value > 0.5f) {
            p0.x *= -1;
            p1.x *= -1;
        }

        birthTime = Time.time;

        transform.position = p0;
        transform.LookAt(p1, Vector3.back);
        baseRotation = transform.rotation;
    }

    public override void Move() {
        float u = (Time.time - birthTime) / birthTime;

        if (u > 1) {
            Destroy(gameObject);
            return;
        }

        float shipRot = rotCurve.Evaluate(u) * 360;
        transform.rotation = baseRotation * Quaternion.Euler(-shipRot, 0, 0);

        u = u + sinEccentricity * Mathf.Sin(u * Mathf.PI * 2);

        pos = (1 - u) * p0 + u * p1;

    }
}

平滑移动路径

贝塞尔曲线

using System.Linq;
using UnityEngine;

public class Utils : MonoBehaviour {
    /// <summary>
    /// 递归计算任意数量控制点的 Bézier 曲线上的点
    /// </summary>
    /// <param name="t">插值比例 [0..1]</param>
    /// <param name="points">控制点数组</param>
    /// <returns>曲线上的插值点</returns>
    static public Vector3 Bezier(float t, params Vector3[] points) {
        // 当只有一个控制点时，返回该控制点
        if (points.Length == 1) return points[0];

        // 使用 LINQ 的 Select 和 Zip 进行插值计算
        return Bezier(t, points.Take(points.Length - 1)
                               .Zip(points.Skip(1), (p0, p1) => Vector3.LerpUnclamped(p0, p1, t))
                               .ToArray());
    }

}

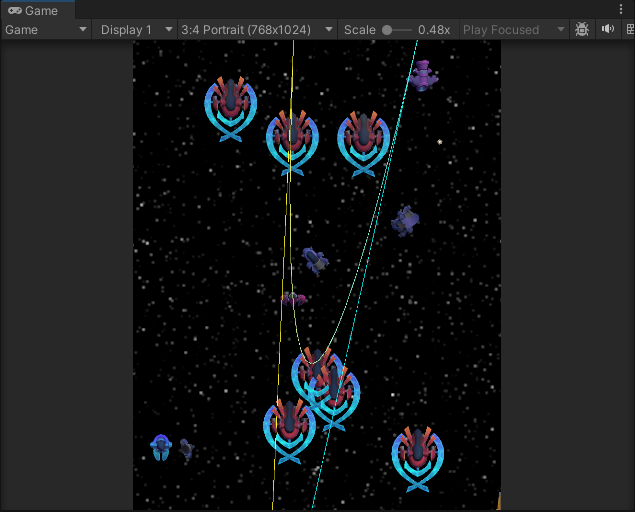

Enemy_3中的应用

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Enemy_3 : Enemy {            // Enemy_3 继承自 Enemy 类
    [Header("Enemy_3 公共字段")]
    public float lifeTime = 5;            // 生命时长为5秒
    public Vector2 midpointYRange = new Vector2(1.5f, 3);   // 中间点Y轴范围
    [Tooltip("如果为true,则在Scene面板中绘制Bézier点和路径。")]
    public bool drawDebugInfo = true;     // 是否绘制调试信息

    [Header("Enemy_3 私有字段")]
    [SerializeField]
    private Vector3[] points;  // Bézier曲线的三个点
    [SerializeField]
    private float birthTime;   // 记录生成时间

    // Start方法,因父类Enemy未使用,所以可以在此处使用
    void Start() {
        points = new Vector3[3];  // 初始化三个控制点

        // 起始位置已经由 Main.SpawnEnemy() 设置
        points[0] = pos;  // 第一个点是当前敌人的初始位置

        // 设置x轴的最小和最大值,和Main.SpawnEnemy()方式一致
        float xMin = -bndCheck.camWidth + bndCheck.radius;
        float xMax = bndCheck.camWidth - bndCheck.radius;

        // 随机选择屏幕下半部分的一个中间点
        points[1] = Vector3.zero;  // 初始化第二个点
        points[1].x = Random.Range(xMin, xMax);  // x轴随机范围
        float midYMult = Random.Range(midpointYRange[0], midpointYRange[1]);  // 随机Y轴比例  // a
        points[1].y = -bndCheck.camHeight * midYMult;  // 设置Y轴位置  // a

        // 随机选择屏幕上方的一个最终点
        points[2] = Vector3.zero;  // 初始化第三个点
        points[2].y = pos.y;       // Y轴保持在初始位置上方
        points[2].x = Random.Range(xMin, xMax);  // x轴随机范围

        // 设置出生时间为当前时间
        birthTime = Time.time;

        // 如果需要绘制调试信息,则调用DrawDebug方法  // b
        if (drawDebugInfo) DrawDebug();
    }

    public override void Move() {
        // Bézier曲线基于u值,u的范围在0到1之间
        float u = (Time.time - birthTime) / lifeTime;

        if (u > 1) {
            // 如果u超过1,表示该敌人生命周期已结束
            Destroy(this.gameObject);  // 销毁游戏对象
            return;
        }

        // 根据u值旋转对象  // c
        transform.rotation = Quaternion.Euler(u * 180, 0, 0);

        // 插值计算Bézier曲线上的三个点  // d
        u = u - 0.1f * Mathf.Sin(u * Mathf.PI * 2);
        pos = Utils.Bezier(u, points);

        // Enemy_3 不调用父类的Move()
    }

    // 绘制调试信息,包括Bézier曲线和控制点  // e
    void DrawDebug() {
        // 绘制三个控制点之间的直线
        Debug.DrawLine(points[0], points[1], Color.cyan, lifeTime);  // 绘制第1到第2个点的线  // f
        Debug.DrawLine(points[1], points[2], Color.yellow, lifeTime); // 绘制第2到第3个点的线

        // 绘制Bézier曲线
        float numSections = 20;  // 曲线分为20段
        Vector3 prevPoint = points[0];  // 上一个点,初始化为第一个控制点  // g
        Color col;
        Vector3 pt;
        for (int i = 1; i < numSections; i++) {  // 绘制Bézier曲线的各段  // h
            float u = i / numSections;  // u的值在0到1之间变化
            pt = Utils.Bezier(u, points);  // 计算当前插值点
            col = Color.Lerp(Color.cyan, Color.yellow, u);  // 根据u值插值颜色
            Debug.DrawLine(prevPoint, pt, col, lifeTime);  // 绘制前一个点到当前点的线  // i
            prevPoint = pt;  // 更新上一个点为当前点
        }
    }
}

敌人受击反馈

新建受击组件

保存所有子对象材质

检测碰撞, 当被子弹命中时改变材质, 产生效果.

效果根据时间消失.

using System.Collections;
using System.Collections.Generic;
using System.Linq;
using UnityEngine;

[DisallowMultipleComponent]  // 不允许在同一个GameObject上添加多个该组件  // a
public class BlinkColorOnHit : MonoBehaviour {
    private static float blinkDuration = 0.1f;  // 闪烁颜色的持续时间（以秒为单位）  // b
    private static Color blinkColor = Color.red;  // 受击时显示的颜色

    [Header("动态参数")]  // 在Inspector面板中分类显示动态参数
    public bool showingColor = false;  // 是否正在显示闪烁颜色
    public float blinkCompleteTime;    // 恢复原始颜色的时间
    public bool ignoreOnCollisionEnter = false;

    private Material[] materials;      // 当前GameObject及其子对象的所有材质
    private Color[] originalColors;    // 材质的原始颜色数组
    private BoundsCheck bndCheck;      // 用于检测对象是否在屏幕范围内的组件

    void Awake() {
        bndCheck = GetComponentInParent<BoundsCheck>();  // 获取父对象上的BoundsCheck组件  // c
        // 获取该GameObject及其所有子对象的材质
        materials = Utils.GetAllMaterials(gameObject);    // d
        // 存储每个材质的原始颜色
        originalColors = materials.Select(m => m.color).ToArray();
    }

    void Update() {
        // 如果正在显示闪烁颜色且当前时间超过了恢复颜色的时间，恢复原始颜色
        if (showingColor && Time.time > blinkCompleteTime) RevertColors();  // e
    }

    void OnCollisionEnter(Collision coll) {
        if (ignoreOnCollisionEnter) return;
        // 如果有BoundsCheck且对象不在屏幕内，跳过受击显示
        if (bndCheck != null && !bndCheck.isOnScreen) {  // g
            return;  // 当对象不在屏幕内时，不显示受击效果
        }
        // 检测与ProjectileHero的碰撞
        ProjectileHero p = coll.gameObject.GetComponent<ProjectileHero>();
        if (p != null) {  // 如果碰撞对象是ProjectileHero  // f

            SetColors();  // 显示受击颜色
        }
    }

    /// <summary>
    /// 将所有材质的主颜色设置为闪烁颜色，并设置显示颜色的时间
    /// </summary>
    public void SetColors() {
        foreach (Material m in materials) {
            m.color = blinkColor;  // 将材质颜色设置为闪烁颜色
        }
        showingColor = true;  // 标记正在显示颜色
        blinkCompleteTime = Time.time + blinkDuration;  // 设置颜色恢复的时间
    }

    /// <summary>
    /// 恢复所有材质的原始颜色，并停止显示颜色
    /// </summary>
    public void RevertColors() {
        for (int i = 0; i < materials.Length; i++) {
            materials[i].color = originalColors[i];  // 恢复原始颜色
        }
        showingColor = false;  // 标记颜色显示结束
    }
}

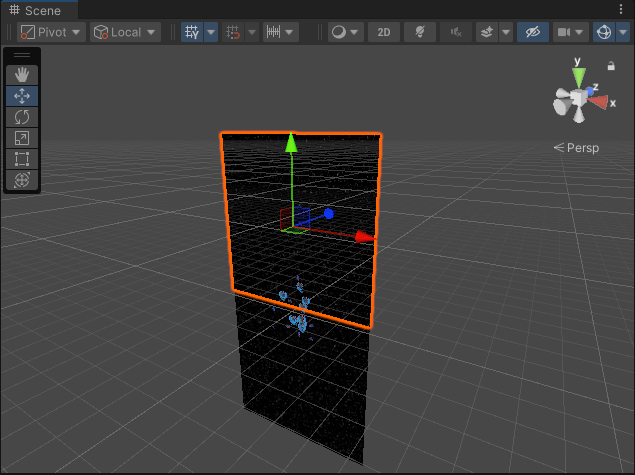

无缝太空背景

滚动数组思想.

使用两块背景, 循环播放, 当一张移出屏幕后, 接替到另一张上面.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Parallax : MonoBehaviour {
    [Header("Inscribed")]
    public Transform playerTrans; // The player ship (玩家飞船)
    public Transform[] panels; // The scrolling foregrounds (滚动的前景面板)
    [Tooltip("Speed at which the panels move in Y")]
    public float scrollSpeed = -30f; // 面板在Y轴上的滚动速度
    [Tooltip("Controls how much panels react to player movement (Default 0.25)")]
    public float motionMult = 0.25f; // 控制面板对玩家移动的反应程度 (默认值 0.25)   // a

    private float panelHt; // Height of each panel (每个面板的高度)
    private float depth;   // Depth of panels (that is, pos.z) (面板的深度，即z轴位置)

    void Start() {
        panelHt = panels[0].localScale.y; // 获取第一个面板的高度
        depth = panels[0].position.z; // 获取面板的深度（z轴位置）

        // Set initial positions of panels (设置面板的初始位置)
        panels[0].position = new Vector3(0, 0, depth); // 第一个面板位于起点
        panels[1].position = new Vector3(0, panelHt, depth); // 第二个面板位于第一个面板上方
    }

    void Update() {
        float tY, tX = 0; // 定义用于计算面板位置的变量
        tY = Time.time * scrollSpeed % panelHt + (panelHt * 0.5f); // 随时间滚动并保证循环衔接   // b

        if (playerTrans != null) {
            tX = -playerTrans.transform.position.x * motionMult; // 根据玩家的x位置调整tX   // c
                                                                 // tY += -poi.transform.position.y * motionMult; // 如果需要，也可以对Y轴进行调整
        }

        // Position panels[0] (设置第一个面板的位置)
        panels[0].position = new Vector3(tX, tY, depth);
        // Position panels[1] where needed to make a continuous starfield (根据需要设置第二个面板的位置，以实现连续的星空效果)  // d
        if (tY >= 0) {
            panels[1].position = new Vector3(tX, tY - panelHt, depth); // 第二个面板在第一个面板的上方
        } else {
            panels[1].position = new Vector3(tX, tY + panelHt, depth); // 第二个面板在第一个面板的下方
        }
    }
}

扩展实践

Missile

创建一种新的武器-导弹. 可以在发射后自动跟踪敌人.

创建新的武器配置

在Main.cs→WeaponDefinitions中创建Missile

在Main.cs→PowerUPfrequency中创建Missile

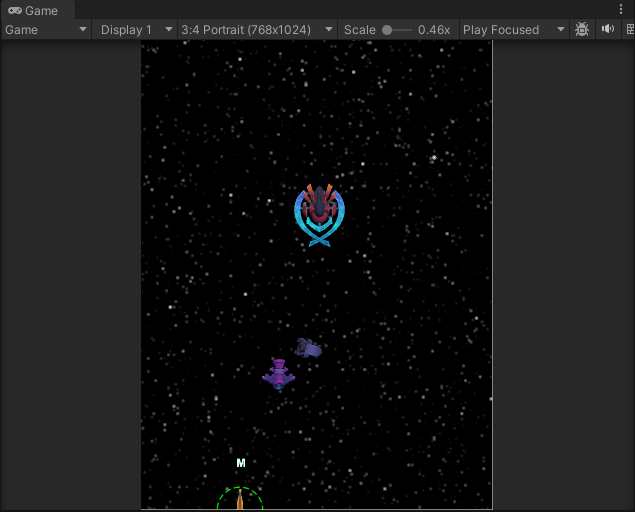

此时运行游戏

敌人可掉落M道具

拾取后也可正常装备

但此时还没有发射功能

添加发射功能

修改Weapon类, 在射击方法中添加处理导弹类型的代码


// 武器类
public class Weapon : MonoBehaviour {
    // 触发射击
    private void Fire() {
        // 根据武器类型发射不同的投射物
        switch (type) {
            // 导弹类型
            case eWeaponType.missile:
                projectileHero = MakeProjectile();
                projectileHero.vel = vel;
                break;
        }
    }

}

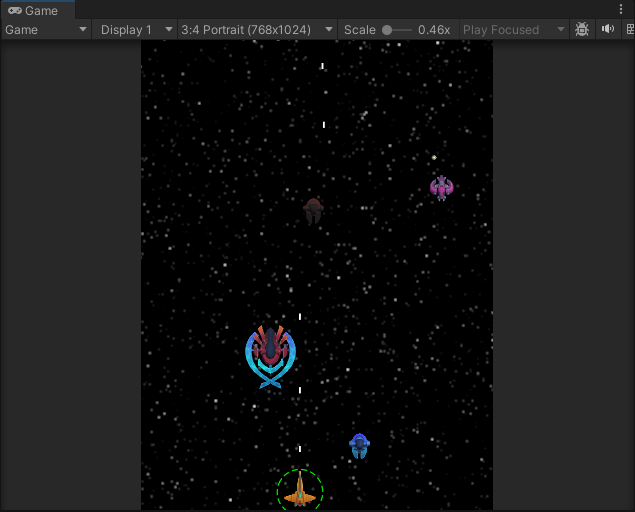

此时可以发生导弹类型的弹药, 由上一步配置为红色.

实现目标检测

实现思路

给ProjectileHero创建一个球形碰撞箱来检测敌人

通过向量差值获得指向敌人的向量来修改导弹的速度使其朝向敌人

ProjectileHero已经自身持有一个碰撞箱用来检测是否与敌人碰撞, 所以我们给Missile类型的ProjectileHero创建一个子对象detectionRange, 再在这个子对象detectionRange上添加SphereCollider.

在ProjectileHero上新增代码

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
[RequireComponent(typeof(BoundsCheck))]
public class ProjectileHero : MonoBehaviour {

    private Transform detectionRangeTrans;

    public void SetType(eWeaponType eType) {

        // 如果类型是导弹类型，添加检测范围
        if (_type == eWeaponType.missile) {
            AddDetectionRange();
        }
    }

    // 添加用于检测目标的球形碰撞体
    private void AddDetectionRange() {
        // 创建子对象
        GameObject detectionRange = new GameObject("DetectionRange");
        detectionRangeTrans = detectionRange.transform;
        // 设置为ProjectileHero的子对象
        detectionRangeTrans.SetParent(this.transform);
        // 确保位置和ProjectileHero一致
        detectionRangeTrans.localPosition = Vector3.zero;
        // 设置与ProjectileHero相同的Layer
        detectionRangeTrans.gameObject.layer = gameObject.layer;
        // 添加球形碰撞箱
        SphereCollider sphereCollider = detectionRange.AddComponent<SphereCollider>();
        sphereCollider.isTrigger = true; // 设置为触发器
        // 设置碰撞体的半径，决定探测范围
        sphereCollider.radius = 10f; // 可以根据需要调整半径的大小
    }
}

实现效果, 可见碰撞箱半径

实现目标追踪

为刚才创建的对象添加一个脚本, 专门用来处理追踪逻辑

using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
[RequireComponent(typeof(BoundsCheck))]
public class ProjectileHero : MonoBehaviour {
    // 添加用于检测目标的球形碰撞体
    private void AddDetectionRange() {
        // 添加一个额外的脚本，用于处理目标检测逻辑
        detectionRange.AddComponent<MissileTargetDetector>();
    }
}

保存变量projectileHero, 用于修改其运动

保存变量enemy 用于确认目标

在OnTriggerEnter中设定目标

在OnTriggerExit中放弃目标

在Update使用线性插值修改速度方向追踪目标

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MissileTargetDetector : MonoBehaviour {
    ProjectileHero projectileHero;
    Enemy enemy = null;

    void Awake() {
        projectileHero = gameObject.GetComponentInParent<ProjectileHero>();
    }

    void Update() {
        // 若目标存在且存活, 修正速度方向, 实现追踪功能
        if (enemy != null && enemy.gameObject != null) {
            Vector3 origin = projectileHero.rigid.velocity;
            Vector3 direction = (enemy.transform.position - transform.position).normalized * origin.magnitude;
            projectileHero.rigid.velocity = Vector3.Lerp(origin, direction, 0.2f);
        } else {
            enemy = null;
        }
    }

    void OnTriggerEnter(Collider other) {
        // Debug.LogWarning("Missile trigger Enter: " + other.name);
        // 若敌人进入范围, 且当前无其他目标, 将该敌人设定为目标
        Enemy detectedEnemy = other.gameObject.GetComponent<Enemy>();
        if (enemy == null && detectedEnemy != null) {
            enemy = detectedEnemy;
        }
    }

    void OnTriggerExit(Collider other) {
        // Debug.LogWarning("Missile trigger Exit: " + other.name);
        // 若目标存在且脱离追踪范围, 放弃这个目标
        if (enemy != null && other.gameObject == enemy.gameObject) {
            enemy = null;
        }
    }
}

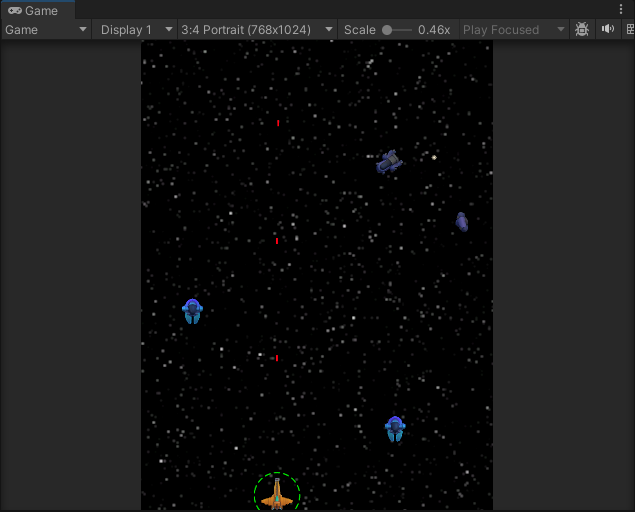

实现效果, 当导弹靠近目标之后, 会指向目标

发现Bug1, 当导弹跟踪的目标丢失以后会失去速度滞留在地图上

修复: 使用线性插值直接修改速度会改变速度大小, 下文优化追踪方案

发现Bug2, 导弹对Enemy_1没有追踪作用

修复: Enemy_1没有碰撞箱, 添加碰撞箱后功能恢复

优化目标追踪

将原本的线性插值改变速度方向, 改为旋转导弹的方向, 更加平滑, 视觉表现也更好.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MissileTargetDetector : MonoBehaviour {
    public float rotationSpeed = 4.0f;  // 控制旋转速度
    void Update() {
        // 若目标存在且存活, 修正速度方向, 实现追踪功能
        if (enemy != null && enemy.gameObject != null) {
            // 计算导弹当前朝向与目标之间的旋转
            Vector3 targetDirection = (enemy.transform.position - projectileHero.transform.position).normalized;
            Quaternion targetRotation = Quaternion.LookRotation(Vector3.forward, targetDirection);
            // 平滑地插值旋转到目标方向
            projectileHero.transform.rotation = Quaternion.Slerp(
                projectileHero.transform.rotation,
                targetRotation,
                Time.deltaTime * rotationSpeed
            );
            // 根据当前朝向更新导弹的速度
            projectileHero.vel = projectileHero.transform.up * projectileHero.speed;
        } else {
            enemy = null;
        }
    }
}

同时在ProjectileHero保存速度的大小, 修复了导弹静止的问题.


public class ProjectileHero : MonoBehaviour {
    public float speed;
    public void SetType(eWeaponType eType) {
        speed = def.velocity;
    }
}
